1、產品名稱及型號

1.1產品名稱

超低溫冰箱

1.2產品型號

YCBX-008

2、概述

2.1產品特點

2.1.1該設備是全新的，試驗系統結構設計先進合理，制造工藝規范，為自主開發研制的產品，外觀美觀、大方。

2.1.2零部件的配套與組裝匹配性好，主要功能元器件均采用具有國際先進水平的進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。

2.1.3設備具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、不污染環境及危害人身健康。

3、主要技術參數

3.1工作室尺寸

2000*2000*2000mm；深×寬×高

3.2外形尺寸約

3200*2500*2300；深×寬×高

3.3溫度范圍

-80℃～-20℃（溫度在范圍內可以任意設定）

3.4溫度波動度

≤±1℃（不安裝任何物件空載）

3.5溫度均勻度

≤±2℃（不安裝任何物件空載）

3.6升溫速率

4~8℃/min

3.7控制器解析精度

±0.1℃

3.8污染、電磁輻射

符合相關標準要求

3.9噪音

≤60dB     （離大門正前方1m處測量）

3.10測試環境條件

環境溫度為5℃～35℃、相對濕度≤85%RH；

3.12.總裝機功率

約 25kW

3.13外殼溫度

使用溫度在 150℃以內，箱體表面溫度，≤室溫+10℃，門周邊除外。

4、三色報警

4.1報警燈

 電箱上安裝三色指示燈，具有報警蜂鳴功能，能直觀判定設備運行狀況。

5、箱體結構

5.1環境箱組成結構

1.本設備結構，所有材料均選用最優質的原材料，并按照絕對可靠的質量保證標準制作。根據用戶要求的試驗室尺寸，預先制作，試驗箱頂部是電器控制部分，下部分是工作室部分。

5.2外殼材料

采用1.2mm厚Q235冷板不銹鋼焊接制作，箱體表面高溫噴塑處理，附著力強、抗腐蝕

5.3內體材料

采用1.0mm厚耐高溫、防腐蝕鈦合金不銹鋼，內膽滿焊制作，保證箱體內密閉性

5.4保溫材料

采用石棉板及超細玻璃纖維，厚度100mm，具有良好的阻燃及隔熱性能

5.5排氣口

箱體頂部留有排氣口，自動打開平衡箱內的壓力。

5.6大門

采用單開門設計，配承重鉸鏈，安裝預架緊力方鋼門鎖，采用雙層密封

5.7安裝腳輪

設備底部配置承重腳輪及可調整腳杯，方便設備移動及調整。

6、空氣調節和熱輻射系統

6.1送風形式

采用單進單出的送風形式，確保溫度均勻。

6.2空氣循環裝置

頂部配1臺耐高溫運行電機，配多翼式不銹鋼風輪

6.3空氣調節方式：

強制通風內平衡調溫法（BTC）。控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，最終達到一種動態平衡。

空氣循環裝置：內置空調間、循環風道及長軸離心式通風機，使用高效的能量調節系統，通過高效通風機進行有效的交換，達到溫度變化之目的。通過改善空氣的氣流，提高了空氣流量及與加熱器和空氣交換能力，從而大幅改善了烘箱均勻度。

6.4加熱系統

采用不銹鋼帶散熱片發熱管加熱，熱交換效率高節省能耗

7、測控系統

7.1溫濕度測量方式

采用A級高精度Pt100鎧裝鉑電阻。

7.2溫度傳感器安裝位置和保護措施

溫度傳感器置于試驗箱體出風口，超溫保護安裝出風口位置，保證了設備的安全可靠運行。；

7.3主要執行電器

交流接觸器： “施耐德”

斷路器：“施耐德”

小型繼電器：“施耐德”

7.4溫度控制器

●采用中文液晶觸摸屏可編程溫度控制器，大容量用戶程序存儲器；
●大面積電熱中空玻璃矩形觀察窗；
●制冷系統工況自動調節，確保系統穩定運行；
●數據通訊接口：RS485（選件）；
●標準拼裝式冷庫板，現場安裝，各種規格可選。

7.5特點

●由控制面板、配電盤、保溫庫板、送風機、加熱器、冷凍機組合而成，主要規格區分為七種標準室內尺寸及28種不同條件測試規范。
●采用庫板單元組合，內容積可任意放大，拆裝容易，可依顧客需要尺寸設計與配合顧客擴廠的遷移。
●庫板材質采用不銹鋼材質及美耐鋼板烤漆材質，結構堅固、防水、美觀。
●采用多翼心送風方式之水平擴散垂直熱交換循環系統，避免任何死角，使室內溫濕分布均勻。
●異常狀況發生時，控制器熒幕上實時自動顯示故障狀態，切斷電源開關，并提供故障排除方法。
●冷凍機采用歐美原裝進口壓縮機，并使用環保冷媒，冷凍系統采用二元式低溫回路設計，并于不同溫域采用不同壓縮機作功，以增加設備使用壽命。

7.6備注

尺寸可以根據客戶要求定制。（溫度范圍-150℃、-120℃、-100℃、-90℃、-80℃可供選擇）

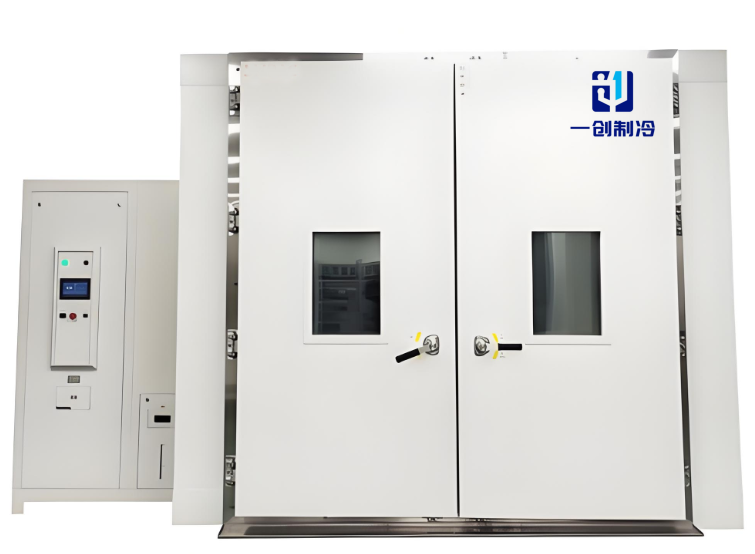

7.7圖片

7.8售后服務
